■ 3D 설계·디지털 기술로 진화하는 조선소의 출발선… "정밀함이 곧 안전이자 경쟁력"

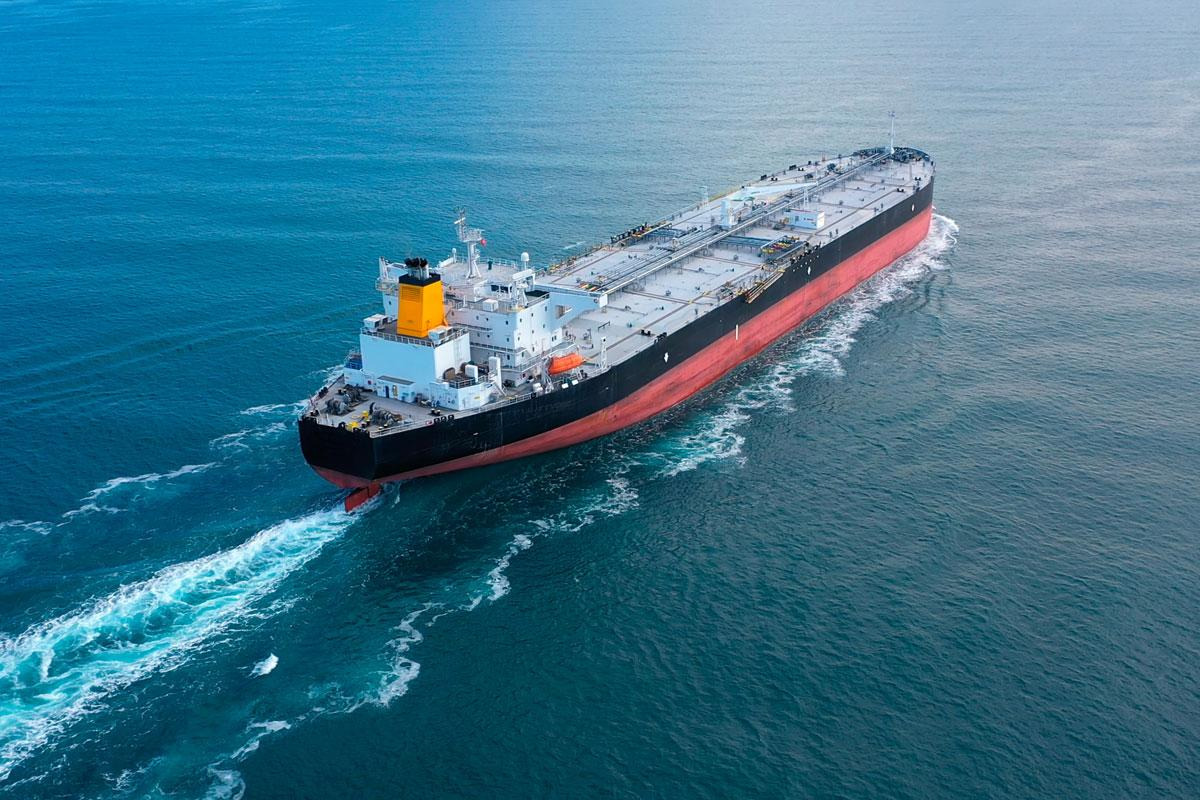

바다 위를 누비는 초대형 컨테이너선과 LNG 운반선. 수만 톤에 달하는 이 거대한 구조물도 처음부터 철판과 크레인으로 시작되지는 않는다. 모든 선박의 출발점에는 수많은 계산과 검토를 거친 '설계도'가 있다.
선박 설계도는 단순히 배의 외형을 그린 그림이 아니다. 선체 구조와 강도, 엔진과 배관의 위치, 전기 설비, 안전장치까지 방대한 기술 정보를 집약한 종합 작업 지침서다. 설계 단계의 작은 오류 하나가 생산 현장의 대규모 재작업으로 이어질 수 있어, 조선업계는 이 단계를 '선박 품질의 출발점'으로 꼽는다.
▶ 1, 선종과 목적이 설계의 방향을 결정한다
선박 설계는 "어떤 배를 만들 것인가"를 정하는 데서 출발한다. 컨테이너선, LNG 운반선, 자동차 운반선 등 선종에 따라 선체의 형태와 내부 구조가 완전히 달라지기 때문이다.
설계진은 선주의 요구사항을 토대로 선박의 크기와 운항 속도, 화물 적재 능력, 연료 효율, 안전 기준을 종합 검토한다. 이어 선체의 주요 치수를 확정하고, 배가 물 위에서 안정적으로 떠 있을 수 있도록 부력과 무게중심을 정밀하게 계산한다. 파도와 바람, 화물 하중을 견디기 위한 철판 두께와 보강재 배치 역시 이 단계에서 결정된다.
설계는 크게 다섯 분야가 맞물려 진행된다.
· 선체 설계 ― 외형과 구조, 강도 검토
· 의장 설계 ― 배관·장비·계단 등 각종 설비 배치
· 기관 설계 ― 엔진·발전기·추진 장치 구성
· 전장 설계 ― 전력 공급, 통신, 제어 시스템 구성
· 안전 설계 ― 화재 예방, 비상 설비, 탈출 경로 검토
엔진 위치 하나만 바뀌어도 배관과 전기 설비 배치가 연쇄적으로 달라지는 만큼, 초기부터 분야 간 협업이 효율적인 건조의 핵심으로 꼽힌다.
▶ 2 , 2D 도면에서 3D 모델로… '가상 조선소'에서 먼저 배를 짓는다
과거 평면 도면 중심이던 설계 방식은 컴퓨터 지원 설계(CAD)와 3D 모델링 기술의 도입으로 크게 바뀌었다. 이제는 보강재부터 엔진, 배관, 전선 경로까지 가상공간에 입체적으로 배치해 검토한다.
가장 큰 장점은 '사전 발견'이다. 배관이 구조물과 겹치는 간섭 문제나 장비 설치 후 정비 공간이 부족한 상황을 실제 제작 전에 잡아낼 수 있어 현장 재작업을 크게 줄인다. 설계 데이터는 철판 절단·가공 정보와 블록 조립·탑재 순서 계획으로 곧바로 이어져 자재 낭비를 줄이고 생산성을 끌어올린다.
다만 3D 모델 완성이 곧 설계 완료를 뜻하지는 않는다. 구조 강도와 안정성, 관련 규정, 실제 작업 가능성을 분야별로 검증하고, 필요 시 선주와 선급의 승인을 거쳐야 비로소 설계가 확정된다.
▶ 3, 도면이 현장의 작업으로… 생산 준비의 5단계
설계가 구체화되면 설계·생산·품질관리 부서가 한자리에 모여 실제 건조 준비에 돌입한다.
① 도면 검토 ― 치수·구조·설비 간섭 확인으로 재작업 예방
② 블록 분할 ― 선체를 제작 단위로 나눠 효율적 제작·운반
③ 자재 산출 ― 철판·형강·장비 수량 확정으로 낭비 감소
④ 공정 계획 ― 작업 순서와 일정 수립
⑤ 품질·안전 검토 ― 검사 기준과 위험 요인 사전 점검
현장 관계자들은 무엇보다 "설계와 현장 조건의 일치"를 강조한다. 도면이 작업자에게 정확히 전달되고 변경 사항까지 체계적으로 관리될 때, 설계는 비로소 생산의 힘이 된다.
▶ 4, 전망: AI·디지털 트윈이 여는 K-조선의 새 항로
업계는 앞으로 인공지능(AI)과 디지털 트윈 기술이 설계 검토와 생산 계획 전반을 지원하면서, 더 안전하고 친환경적인 선박 건조 시대가 열릴 것으로 내다본다.
선체의 곡선 하나, 배관 한 줄에 담긴 기술자들의 경험과 디지털 혁신이 만나는 지점에서 한국 조선업의 경쟁력은 한층 단단해질 전망이다. 숙련된 현장의 손끝과 첨단 설계 기술이 하나의 팀으로 움직일 때, 세계가 주목하는 고부가가치 선박은 더 빠르고 정확하게 바다로 나아가게 된다.
위기 속에서도 묵묵히 도면을 펼치고 철판을 다듬어 온 이들의 땀이 다시 한번 K-조선의 전성기를 이끌 원동력이 되고 있다.
거대한 선박의 첫 항해는 바다가 아닌, 정밀한 설계도 한 장에서 시작된다. 그리고 그 작은 출발선 위에서 오늘도 수많은 조선인들이 세계의 항구를 잇는 내일을 그려 나가고 있다.
