조선소의 골리앗 크레인은 가벼운 것은 600톤, 큰 것은 1,600톤 이상의 구조물을 들어 올립니다. 처음 견학을 갔을 때 저는 솔직히 크레인을 보러 간 게 아니었는데, 막상 현장에 셔틀버스를 타고 들어 서자마자 그것 말고는 아무것도 눈에 들어오지 않았습니다.
골리앗 크레인, 왜 이렇게 클 수가 아파트 30층 높이,

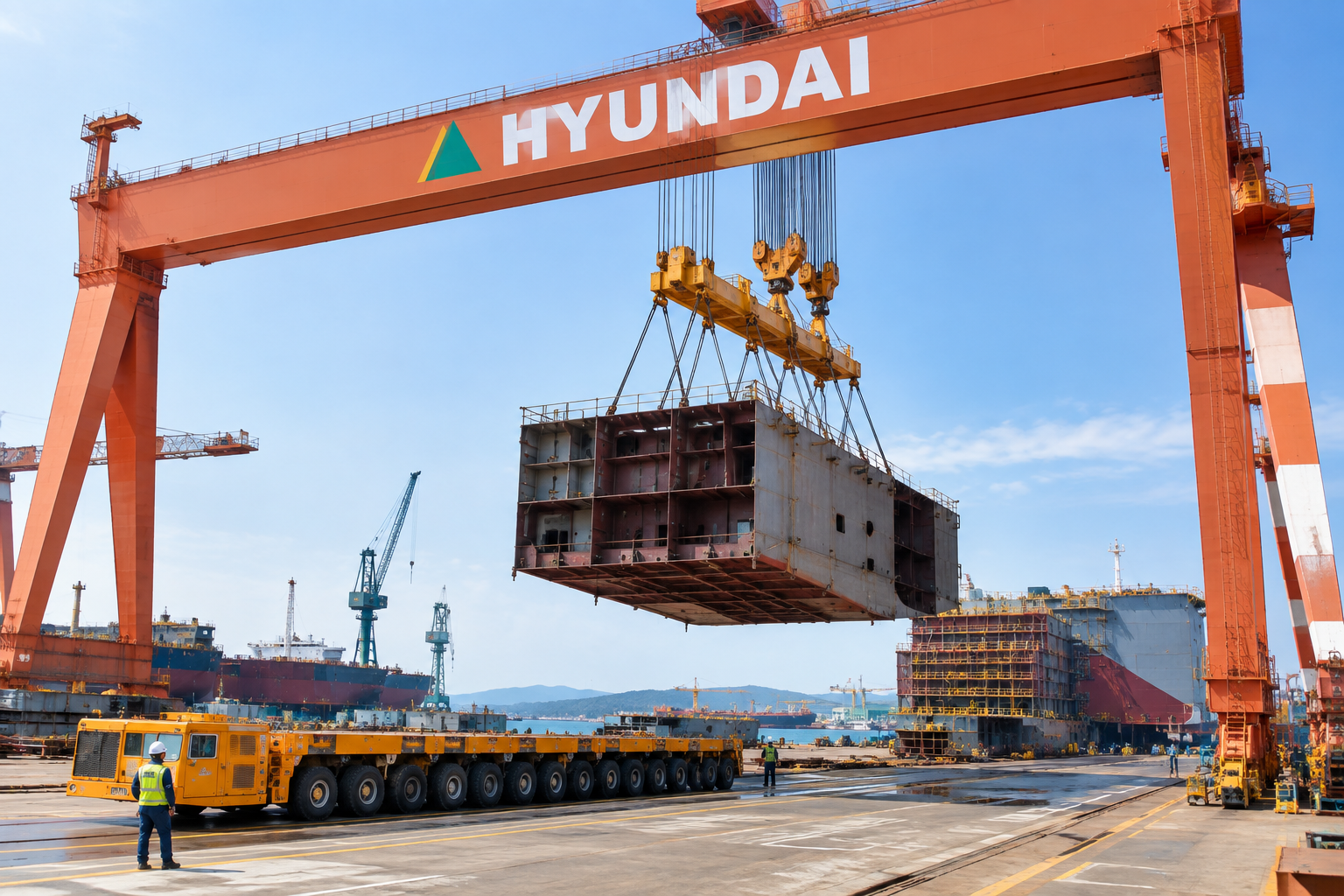

조선소 정문을 들어서는 순간, 시선은 자동으로 하늘로 향합니다. 도크(Dock) 위를 가로지르는 두 개의 육중한 다리, 그 위에 얹힌 수평 빔이 천천히 레일을 따라 이동하는 모습은 아무리 봐도 익숙해지지 않습니다. 저도 처음에는 "저게 얼마나 크길래 건물보다 높아 보이지?"라고 생각했는데, 현역 20년 지인의 설명을 들으니 그 이유가 명확해졌습니다.
여기서 도크(Dock)란 선박을 건조하거나 수리하기 위해 바닥을 파서 만든 구조물로, 수문을 열면 물이 차고 완성된 배를 바다로 띄워 보낼 수 있는 공간입니다. 이 도크의 폭이 수십 미터에 달하기 때문에, 그 위를 가로지르는 골리앗 크레인(Goliath Crane)의 스팬도 자연스럽게 그에 맞춰 커질 수밖에 없습니다.
골리앗 크레인이란 문형(門型) 구조, 폭이 100m터에 달한다 즉 양쪽에 다리가 있고 그 사이를 수평 거더가 연결하는 형태의 대형 크레인입니다. 일반 타워 크레인이 한 점에서 회전하는 방식이라면, 골리앗 크레인은 레일 위를 수평으로 이동하면서 선박 전체 길이에 걸쳐 작업할 수 있습니다. 제 경험상 이 차이가 생각보다 훨씬 중요합니다. 컨테이너선 한 척의 길이가 400미터에 달하는 경우도 있으니, 이동 범위가 고정된 장비로는 애초에 커버가 안 됩니다.
- 골리앗 크레인: 도크 전체를 가로지르는 문형 구조, 수백~수천 톤급 블록 탑재 담당
- 타워 크레인: 선행 의장 작업장 등 좁은 구역에서 보조 역할 수행
- 크롤러 크레인(Crawler Crane): 무한궤도로 이동하며 야적장·협소 구역 적재 지원
블록 공법이 만들어낸 크레인 의존 구조
배 한 척이 처음부터 통째로 만들어진다고 생각하면 오산입니다. 현대 조선업은 블록 공법(Block Construction Method)을 핵심으로 삼고 있습니다. 여기서 블록 공법이란 선체를 수십~수백 개의 단위 구조물로 분리해 각각 제작한 뒤, 크레인으로 들어 올려 도크에서 최종 조립하는 방식입니다. 레고 블록을 상상하면 되지만, 그 블록 하나가 수백 톤이라는 점이 다릅니다.
제가 직접 견학에서 본 블록은 얼핏 보면 그냥 거대한 쇳덩어리였습니다. 그런데 지인이 설명해주기를, 저 블록 하나 안에 이미 파이프 배관, 전기 케이블, 격벽 구조가 다 들어가 있다고 했습니다. 도크에서 블록을 쌓은 뒤 연결 부위만 마무리하면 되도록 미리 내부 공사를 끝내두는 것입니다. 이걸 선행 의장(Pre-outfitting)이라고 하는데, 공정 효율을 극적으로 높이는 기술입니다.
이 방식 덕분에 배는 빠르게 만들 수 있지만, 동시에 크레인에 대한 의존도가 절대적으로 높아집니다. 블록이 커질수록, 즉 선박의 규모가 커질수록 한 번에 들어야 하는 무게가 늘어나고, 그 무게를 감당하려면 크레인의 양중 능력(Lifting Capacity)도 비례해서 커져야 하기 때문입니다. 양중 능력이란 크레인이 안전하게 들어 올릴 수 있는 최대 하중을 뜻합니다. 한국조선해양플랜트협회 자료에 따르면 국내 주요 조선소의 골리앗 크레인 양중 능력은 최대 1,600톤을 넘는 것으로 알려져 있습니다(출처: 한국조선해양플랜트협회).
트랜스포터, 크레인이 못 하는 걸 해내는 괴물
견학 당일 제가 가장 예상 밖이라고 느낀 장비는 크레인이 아니었습니다. 바퀴가 50여 개 달린 거대한 운반 차량, 바로 트랜스포터(Self-Propelled Modular Transporter, SPMT)였습니다. 처음 봤을 때 "저게 뭐지, 바퀴가 왜 저렇게 많아?"라는 생각이 먼저 들었는데, 실제로 움직이는 모습을 보고 나서야 왜 저 바퀴들이 필요한지 이해했습니다.
트랜스포터(SPMT)란 수십 개의 바퀴 모듈을 연결해 초중량 화물을 지면 위에서 수평 이동시키는 장비입니다. 각 바퀴 모듈이 독립적으로 조향되기 때문에 직진·횡진·제자리 회전이 모두 가능합니다. 크레인이 수직으로 들어 올리는 역할을 한다면, 트랜스포터는 그렇게 내려놓은 블록이나 완성된 선체 모듈을 정확한 위치로 수평 이동시키는 역할을 담당합니다. 제 경험상 이 두 장비가 짝을 이루지 않으면 블록 탑재 공정 자체가 돌아가지 않습니다.
예로 몇달전 여름에 국내 대형 조선소에서 크레인에 거미줄 같은 겹겹이 수백 줄로 꽈배기 같은 쇠줄이 늘어져서 이상신호로 골리앗크레인이 블록을 내려놓은 적이 있습니다 그땐 사고로 이어지지 않았지만 철판에 대미지만 입고 2천여만 원의 피해로 다행으로 인명사고 없이 마무리 됐으나 1개월여간 공정에 차질이 빚여졌습니다
실제로 해양수산부 발간 자료에서도 대형 조선소의 생산성은 크레인 능력과 함께 야드 내 운반 장비의 효율성에 크게 좌우된다고 밝히고 있습니다(출처: 해양수산부). 바퀴 50여 개짜리 괴물이라는 표현이 과장처럼 들릴 수 있지만, 저는 그 장비가 수백 톤의 블록을 조용히, 그것도 몇 센티미터 단위로 밀어 넣는 장면을 직접 봤습니다. 정밀도 면에서는 오히려 크레인보다 더 정교하다는 느낌이었습니다.
자주 묻는 질문
Q. 조선소 골리앗 크레인은 몇 톤까지 들 수 있나요?
A. 국내 주요 조선소 기준으로 골리앗 크레인의 양중 능력은 보통 600톤에서 최대 1,600톤 이상으로 알려져 있습니다. 선박의 대형화 추세에 따라 블록 하나의 무게도 커지고 있어, 크레인 능력도 지속적으로 업그레이드되고 있는 추세입니다.
Q. 블록 공법을 쓰면 배 만드는 기간이 줄어드나요?
A. 줄어드는 것이 맞습니다. 블록별로 내부 배관·전기 작업을 미리 끝내는 선행 의장 방식 덕분에, 도크에서는 블록을 쌓고 연결하는 작업만 집중적으로 진행할 수 있습니다. 이를 통해 도크 점유 기간을 크게 단축할 수 있고, 이는 곧 생산성과 직결됩니다.
Q. 트랜스포터는 크레인과 어떻게 다른가요?
A. 크레인이 블록을 수직으로 들어 올려 특정 위치에 내려놓는다면, 트랜스포터는 그 블록을 지면 위에서 수평으로 이동시키는 역할을 합니다. 각 바퀴 모듈이 독립적으로 작동하기 때문에 센티미터 단위의 정밀한 위치 조정이 가능하며, 크레인이 접근하기 어려운 구역에서도 활용됩니다.
Q. 일반인도 조선소 견학이 가능한가요?
A. 국내 주요 조선소 중 일부는 단체 견학 프로그램을 운영하고 있습니다. 저도 이 견학 제도를 통해 직접 현장을 다녀왔습니다. 다만 보안 구역이 많고 안전 규정이 엄격하기 때문에, 사전 신청과 안전 교육이 필수로 요구됩니다.
결론
조선소를 이해하는 가장 빠른 방법은 결국 크레인을 이해하는 것이라고 저는 생각합니다. 골리앗 크레인의 양중 능력이 조선소의 최대 건조 선박 크기를 결정하고, 그 크레인이 쌓아 올린 블록이 블록 공법의 효율을 구현하며, 트랜스포터가 그전 과정을 지면 위에서 정밀하게 뒷받침합니다. 이 세 장비가 맞물리지 않으면 컨테이너선 한 척도 만들 수 없습니다.
견학을 다녀온 뒤 저는 바다 위 선박을 볼 때 이전과 다른 시선이 생겼습니다. 저 배가 완성되기까지 수백 번의 크레인 작동과 트랜스포터의 밀리미터 단위 이동이 있었을 것이라는 생각이 자동으로 떠오릅니다. 조선업에 관심이 있다면 단체 견학 신청을 한 번쯤 알아보시길 권합니다. 수치나 자료로는 절대 전달되지 않는 감각이 있습니다.
참고: 20년 경력 현역 조선업 종사자 취재 및 조선소 단체 견학 / 한국조선해양플랜트협회 / 해양수산부
